IEC Harmonics ve Flipper Test Sistemleri – EMC Test Sistemi
EMC Uyumluluk Test Sistemleri, tek ve üç fazlı IEC 61000-3-XX AC – Güç Hattı Harmonikleri ve Titreşimin yanı sıra IEC 61000-4-XX’yi desteklemek için gelişmiş bir Harmonik ve Titreşim ölçüm sistemi ve yeni tasarlanmış titreşim empedansı seçeneklerini kullanır AC – Faz başına maksimum gerekli akım olan 75A’e kadar EUT’ların Güç Hattı bağışıklık uyumluluk testi.
Öne Çıkan Özellikleri
- Yalnızca AC veya AC ve DC Test Sistemleri
- Tek Fazlı ve Üç Fazlı Çıkış Modları

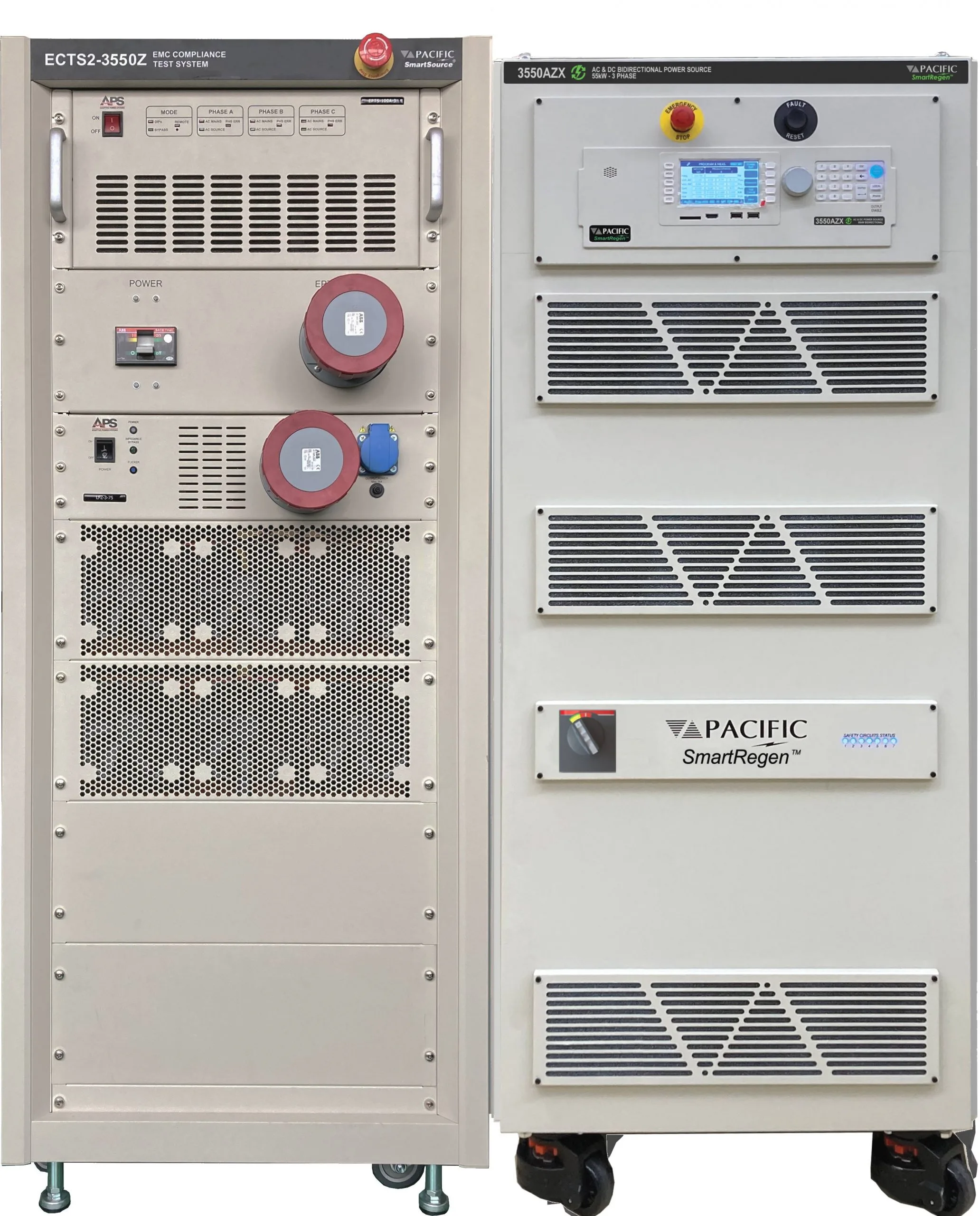

- Rejeneratif Sistemler Mevcuttur (AZX tabanlı)
- Programlanabilir Frekans Akım ve Güç Sınırı Koruması
- Harmonikler, Titreme ve Bağışıklık için EMC Test Yazılımı
- EUT uyumluluğunu belgeleyen ayrıntılı test raporları
- Geniş Güç Seviyesi Aralığı Mevcuttur
- Titreşim Testi için Toplu Titreşim Empedansı
- 0-600 VAC L-N / 1000V L-L’ye kadar Çıkış Gerilimi mevcuttur
- AFX’te ±425Vdc’ye kadar çıkış ve AZX sistemlerinde ±650Vdc’ye kadar çıkış
- 15-1200 Hz (AFX) veya 15-1000Hz (AZX) Tam Güç Bant Genişliği
- USB, LAN, GPIB ve RS232 Arayüzleri
- IEC 61000-4-11 ve -4-34 için Transfer Anahtarı Seçeneği
- Dolap Boyutu Seçimi

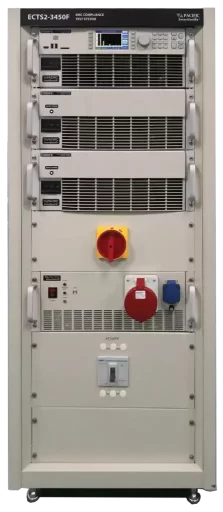

ECTS2 Serisi EMC Uyumluluk Test Sistemi, EMC laboratuvarlarının ürünlerin aşağıdaki IEC standartlarına tam uyumluluk testlerini gerçekleştirmesine olanak tanır. Test yazılım opsiyonları aşağıdaki gibidir:
Emisyonlar:
- IEC 61000-3-2 Harmonikler ve Ara Harmonikler – 16A/faz
- IEC 61000-3-12 Harmonikler ve Ara Harmonikler – 75A/faz
- IEC 61000-3-3 16A/faza kadar titreşim
- IEC 61000-3-11 75A/faz’a kadar titreşim
Bağışıklık:
- IEC 61000-4-11 16A/faza kadar AC Gerilim Düşüşleri, Kesintileri ve Değişiklikleri
- IEC 61000-4-13 Ara Harmonikler arası Test
- IEC 61000-4-14 AC Gerilim Dalgalanmaları
- IEC 61000-4-17 DC Dalgalanma
- IEC 61000-4-29 DC Gerilim Düşüşleri, Kesintileri ve Değişimleri(Ön uyumluluk)
- IEC 61000-4-34 75A/faza kadar AC Gerilim Düşüşleri, Kesintileri ve Değişimleri
- IEC 61000-4-27 AC Gerilim Dengesizliği üç fazlı
- IEC 61000-4-28 Frekans Değişimleri
